YNSL-N系列Устройство контроля окружающей среды электропомещения

裝置概述

  YNSL-N系列電房环境監控裝置，主要用于配電房、變壓器房、自動化機房、通訊機房和箱式變電站等场合，主要目的是監控電房內設備運行环境，提高電房綜合管理，防止因细节不到位導致的事故。
  YNSL-N電房环境監控裝置，具有安裝使用方便等特點，裝置采用壁挂式安裝，适用于電房新建使用和電房改造。電房环境監控裝置通过配套的傳感器實时地检测环境的變化情況，通过內部程序控制啟動相應的控制設備進行工作，改善運行环境，出現無法控制的情況时，可現场發生聲光告警，同时可通过短信或數據上傳方式通知管理員，減少事故損失。該裝置具備较強的開放性，用户除以下介绍的功能外，還可根據現场實際情況進行功能增配。

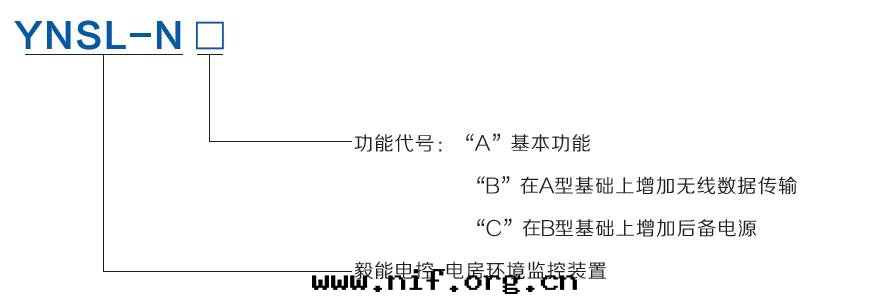

型号與功能

主要技術指标

项目 YNSL-NA YNSL-NB YNSL-NC
工作電源 AC220V DC220V DV24V(訂貨前说明)
自身功耗 < 10VA(待機)
控制輸出 照明輸出10A，風機控制輸出三相16A，除湿機控制輸出三相16A，其他輸出接點容量AC220V/5A
超聲波驅鼠 频率：25kHz 功率：60db
温湿度參數 温度测量范圍：-10~80℃，精度：±1℃，湿度测量范圍20%~95%RH，精度：±5%RH，最大可配置24路温湿度傳感器
門禁監控 2路開關量信号，接入電阻<20Ω
人體感應 2路開關量信号，有效探测距離>8米，角度：170°，接入電阻<20Ω
侵水探测 2路開關量輸入信号，接入電阻<20Ω
通訊接口 RS485通訊接口，遵循modbus-RTU通訊協議，波特率1.2~19.2kbs
無線數據 - 支持移動2G/3G/4G數據傳輸和短信發送
備用電源时間 - 标準配置5天

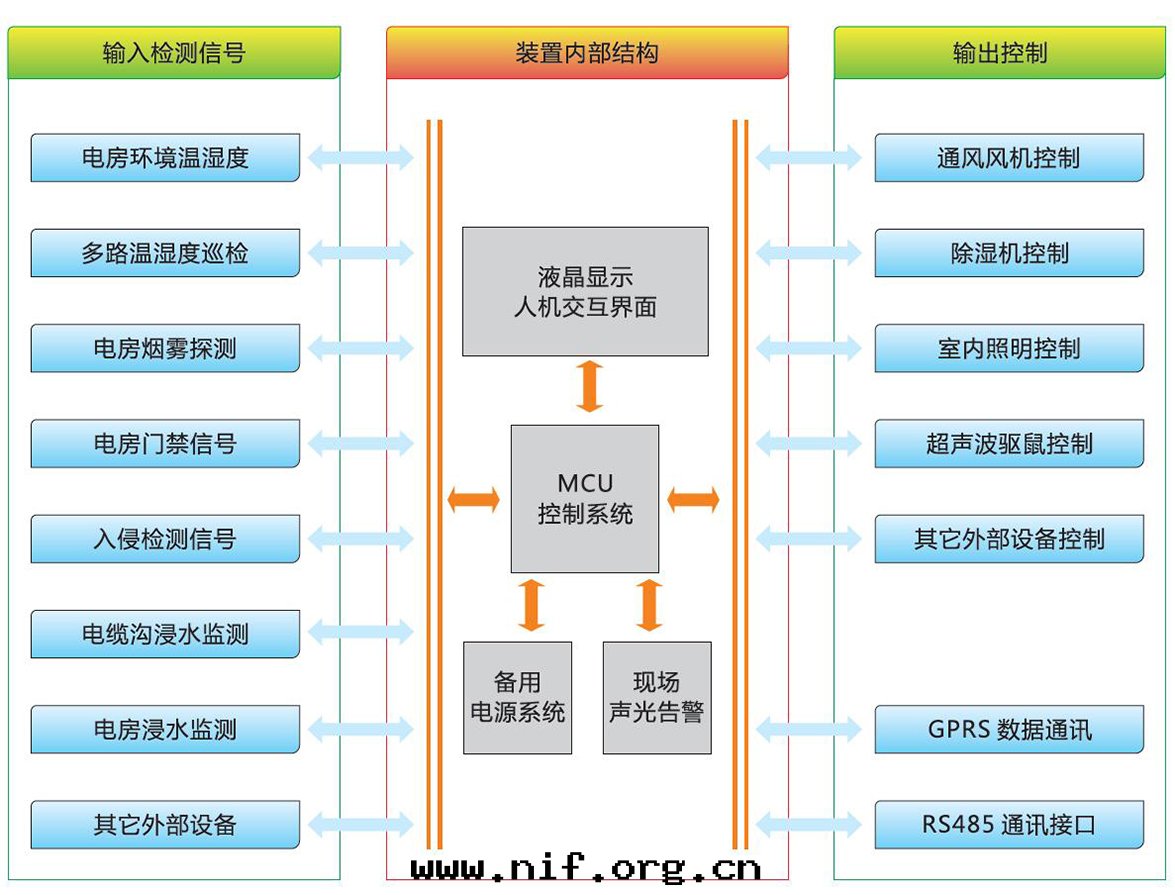

系統組成框图及功能示意

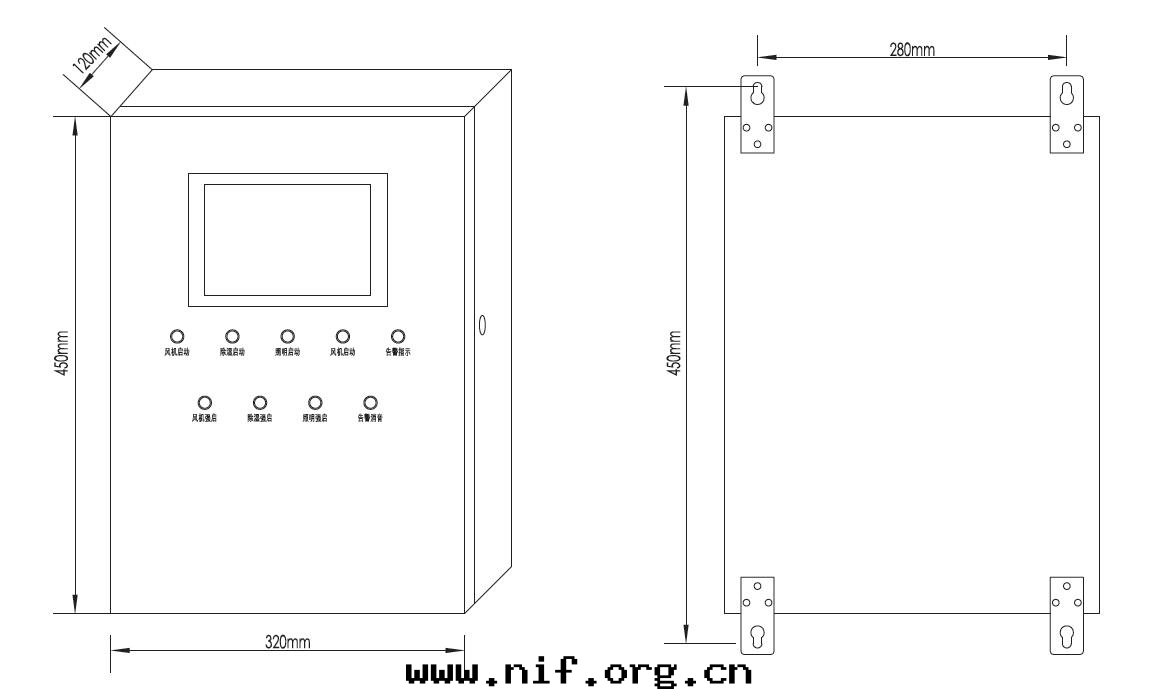

外形與安裝

電房环境監控裝置为壁挂式安裝，外形尺寸为450×320×120mm詳見左國，裝置为下進下出線方式，具備備用電源裝置为2个外形尺寸相同箱體，不具備的为1个箱體，裝置應安裝在方便操作且干燥的位置。
