YNGXGN-12Главное распределительное устройство с металлическим кольцом переменного тока с твердой изоляцией

概述

YNGTXGN-12交流金屬固體絕缘环网開關設備是種全絕缘、全密封、免維護的固體絕缘真空開關設備，所有高壓带電部分均用絕缘性能優良的环氧樹脂材料澆注成型，将真空滅弧室、主導電回路、絕缘支撐等有機結合为—整體，功能元通过全絕缘固體汇流母線連接。因此，整个開關設備不受外部环境影響，可确保設備運行的可靠性和操作人員的安全性。
該环网櫃具有結構簡单、操作靈活、聯鎖可靠、安裝方便等特點，适用于50Hz，12千伏的電力系統，廣泛應用于工業及民用電缆环网及配网終端工程作为電能的接受和分配之用，特别适用于城市居民區配電、小型變電站、開閉所、電缆分支箱、箱式變電站、工矿企業、商场、機场、地铁、風力發電、醫院、體育场、銑路、隧道等场所使用。
由于該産品具有全絕缘、全密封、全屏蔽的優點，所以特别适用于高海搓、高温、湿热、嚴寒、污染嚴重等环境惡劣的地區使用。

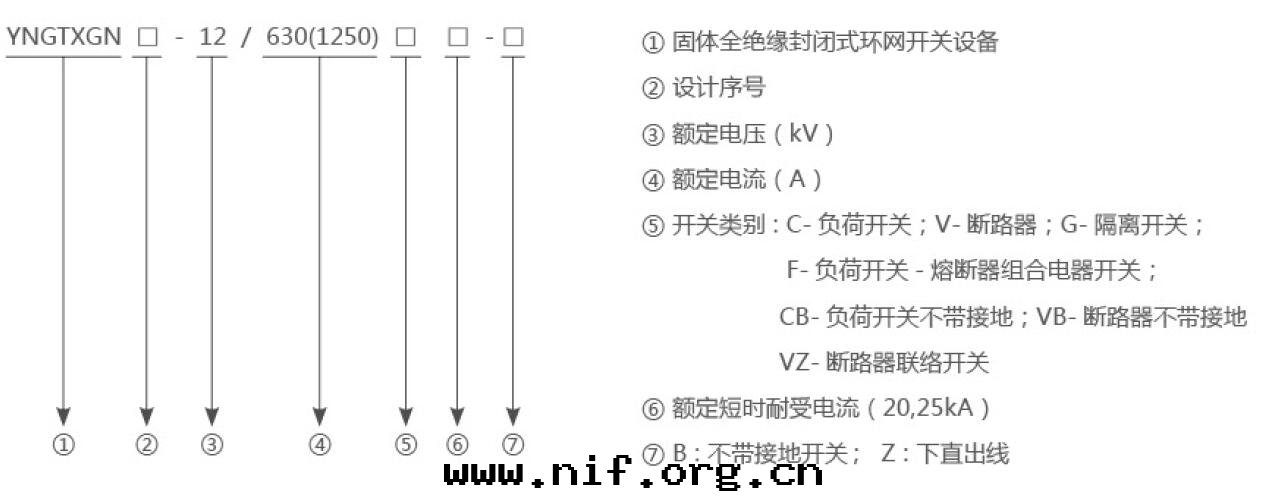

型号及含义

産品分類

根據開關類型，分为負荷開關带接地組裝件（簡稱C模块），負荷開關不带接地組裝件（簡稱CB模块），斷路器带接地組裝件（簡稱V模块），斷路器不带接地組裝件（簡稱VB模块），斷路器聯絡開關（簡稱VZ模块），負荷開關+熔斷器組合電器開關組裝裝置（簡稱F模块），隔離開關組裝件（簡稱G模块）。

使用条件

● 环境温度：-45℃-+45℃
● 湿度：最大平均相对湿度，日平均≤95%．月平均≤90%
● 海拔高度：≤4000米
● 抗震能力：8度
● 防護等級：带電體密封IP67，熔斷器筒IP67，開關櫃外殼IP4X

技術參數

名稱 单位 參數
額定電壓 KV 12
額定频率 Hz 50
額定電流 A 630 1250
額定絕缘水平 工频耐受電壓 斷口 kV 48
相間 kV 42
相对地 kV 42
雷電沖擊耐受電壓 斷口 kV 85
相間 kV 75
相对地 kV 75
額定短路開斷電流（1s） kA 25 31.5
額定短时耐受電流（4s） kA 25 31.5
額定峰值耐受電流（1p) kA 63 80
額定峰值耐受電流（峰值）（1ma） kA 63 80
外殼防護等級 IP4X
操作方式 彈簧儲能式

執行标準

● IEC62271-1-2007《高壓開關設備和控制設備第—部分：通用規范》
● IEC620071-200-2003 《1~52KV交流金屬封閉開關設備和控制設備》
● GB3906-2006 <3.6~40.5KV交流金屬封閉開關設備和控制設備》
● GB/T11022-1999《高壓開關設備和控制設備标準的共用技術条件》
● GB1984-2003《高壓交流斷路器>
● GB19852004《高壓交流隔離開關和接地開關）
● GB38042004 《36KV-405KV高壓交負荷開關》
● DL/T404-2007 《36KV-40.5KV交流金屬封閉開關設備祀控制設備》DL/T5932006《高壓開關設備和控制設備标準的共用技術条件》
● Q/GDW730-2012《12KV固體絕缘环网櫃技術条件》

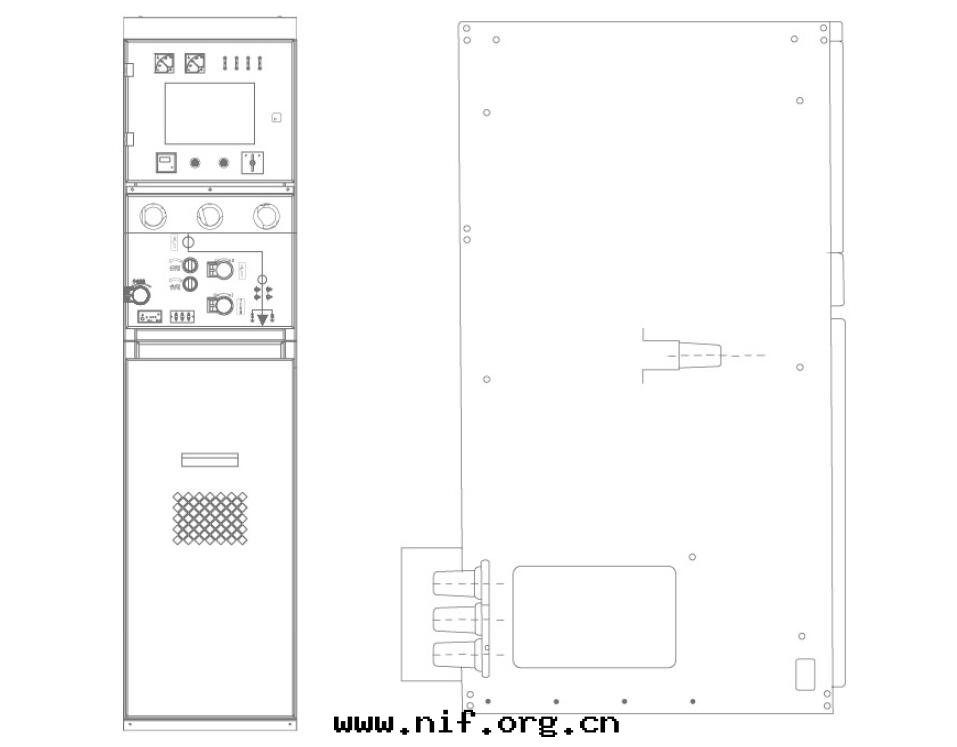

外形尺寸图

型号 宽（mm） 深 高（mm）
負荷開關PT櫃（CPT） 500 950 1650
斷路器櫃（VB） 400 950 1650
斷路器櫃（V） 400 950 1650
斷路器母聯櫃（VZ） 400 950 1650
母線提升櫃（G） 400 950 1650
負荷開關熔斷器組合櫃（F） 500 950 1650
