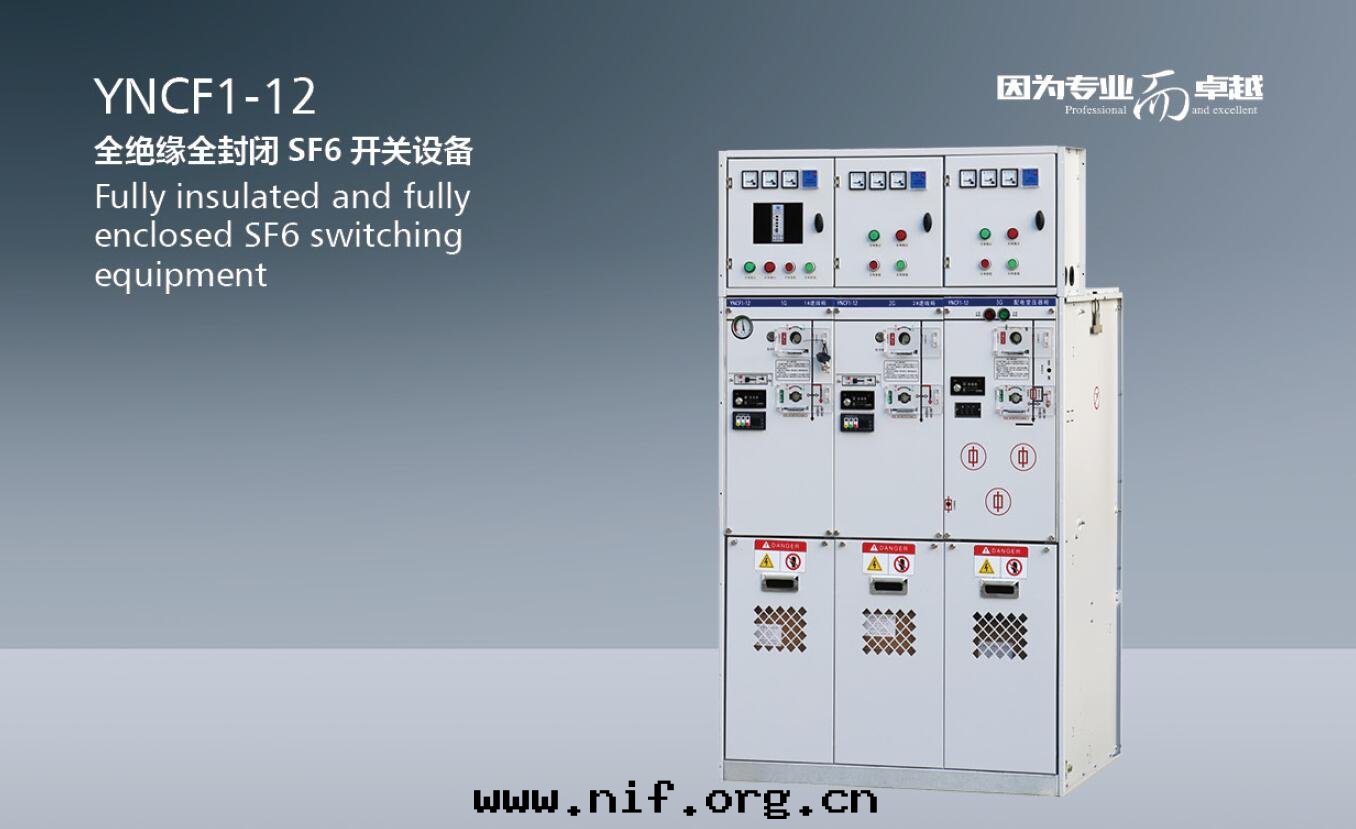

YNCF1-12Полностью изолированное и полностью закрытое распределительное устройство с элегазом

概述

公司自主研發生産的YNCF1-12充气式SF6金屬封閉全絕缘系列环网開關櫃，經國家高低壓電器監督检验中心型式试验。廣泛用于10KV/6KV配電系統，是城鄉各類用户變配電系統的首选開關産品。
開關櫃为模块化单元模式，可根據不同用途進行組合：由固定式单元組合與可擴展型单元两大類，滿足各種變電站对緊湊型開關櫃靈活使用的需要。
YNCF1—12充气式開關櫃是一个完全密封的系統，其所带電部件以及開關封閉在不鏽鋼的本體內。整个開關裝置不受外部环境条件影響，從而可以确保運行可靠及人身安全。並且實現了免維護。通过选擇可擴展母線，可以實現任何組合，达到全模块化。擴展母線安全絕缘和屏蔽，确保了可靠和安全性。YNCFI—12充气式開關櫃同时可以提供TV化的自動化解決方案，形成了智能化開關的概念，並将現场安裝及調试工作量降到最低。
YNCF1—12充气式開關櫃分为非擴展标準配置和可擴展标準配置。由于具有全模块和半模块的組合性以及自可擴展性，因而具有极其特殊的靈活性。
YNCF1—12充气式開關櫃執行GB3906标準。在室內条件下（20℃）運行的設計寿命超过30年。

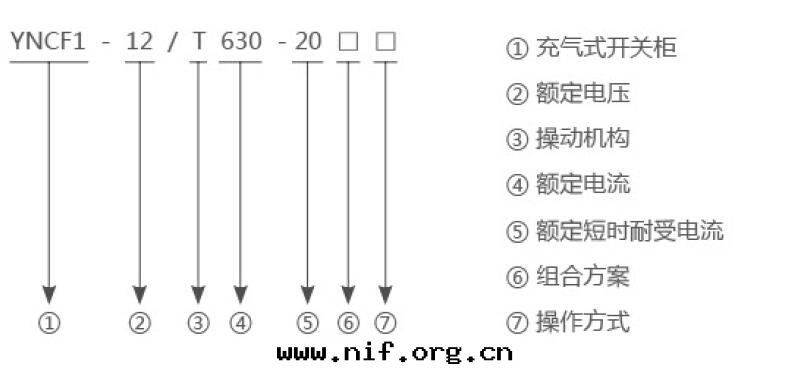

型号及含义


使用条件

● 周圍空气温度不超过40℃，且在24小时內测得的平均值不超过35℃，最低周圍空气温度为-40℃；
● 海拔≤2000m；
● 温度：相对温度：日平均值超过95%，月平均值不超过90%；
水蒸气壓：日平均值不超过2.2KPA，月平均值不超过1.8KPA；
● 地震強度：不超过8度，水平加速度≤0.4g,垂直加速度≤0.2g；
● 特殊使用条件：在實際使用条件超过正常使用条件下使用时，由用户和制造厂協商。

技術參數

名稱 单位 參數
C模块 F模块 V模块
複合開關 組合電器 真空開關 隔離/接地開關
額定電壓 KV 12 12 12 12
額定频率 HZ 50 50 50 50
工频耐受電壓（相間/端口） KV 42/48 42/48 42/48 42/48
雷電沖擊耐受電壓 KV 75/85 75/85 75/85 75/85
額定電流 A 630 注1) 630/800
額定閉环開斷電流 A 630
額定電缆充電開斷電流 A 135/135
額定短路關合電流（峰值） A 50 80 50
額定峰值耐受電流 kA 50 50
額定短时耐受電流 kA/3s 20 25 25
額定短路開斷電流 kA 31.5 20
額定轉移電流 A 1750
配用熔斷器最大電流 A - 125
回路電阻 -n ≤300 <600
機械寿命 次 5000 3000 5000 2000
1)注：取決于熔斷器的電流額定值。

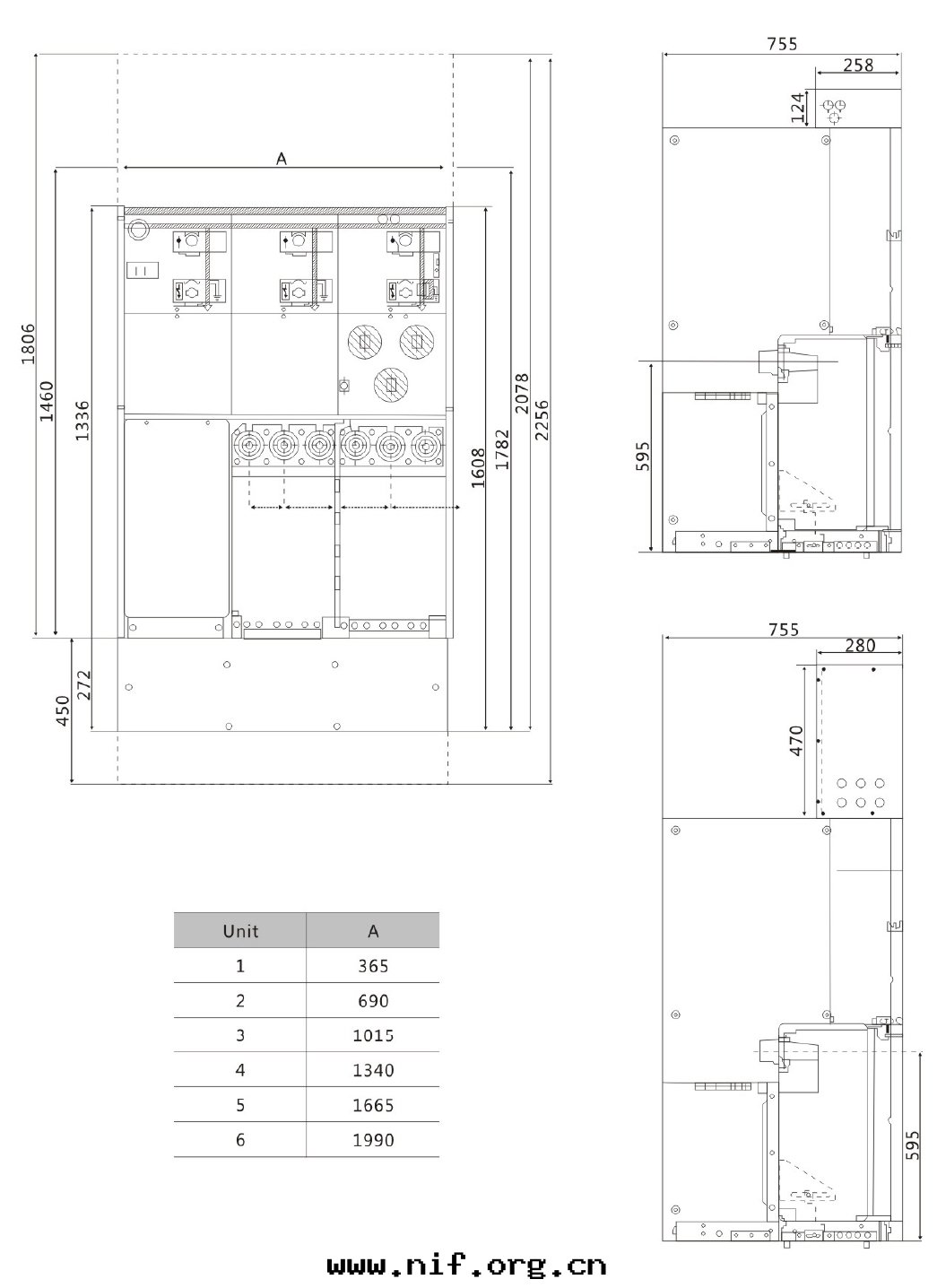

外形尺寸图
