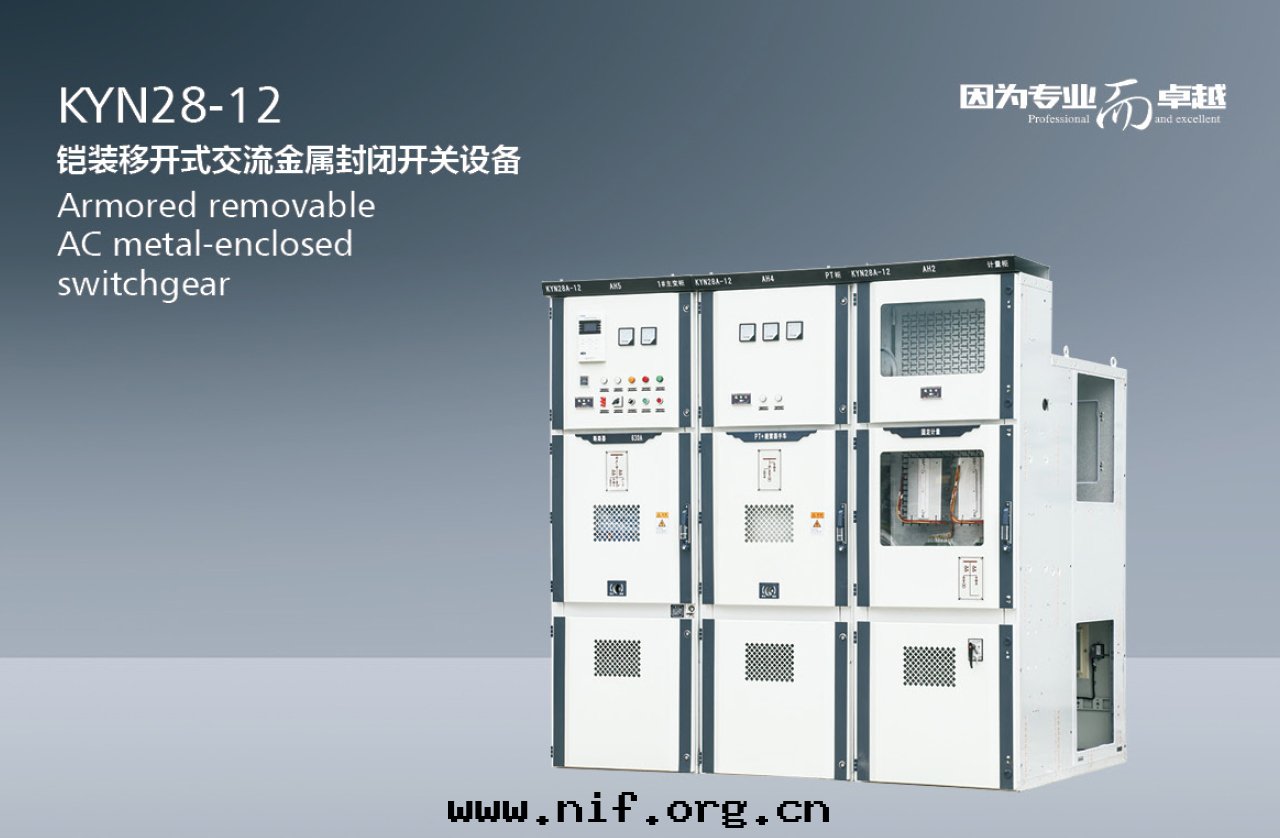

KYN28-12铠装移开式交流金属封闭开关设备

概述

KYN28-12铠裝移開式交流金屬封州開關設備。它适用于三相變流額定電壓12kV，額定频率50Hz電力系統，用于接受和分配電能並对電路實行控制、保護及監测。
本産品符合标準：GB3906 《3 ~ 35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備标準的公用技術要求》、IEC60298《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》、DL/T404《户內交流高壓開關拒訂貨技術条件》标準的要求。

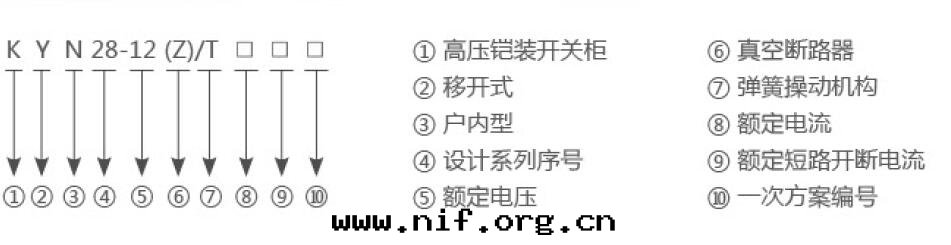

型号及含义


使用条件

● 周周圍空气温度上限+40℃下限-15℃：
● 設備安裝场所的最大海拔高度：1OOOm；
● 环境温度日平均相对湿度≤95%月平均相对湿度≤90%
● 地震烈度不超过8度；
● 周圍空气應不受腐蝕性或可燃气體，水蒸汽等明顯污染；
● 無嚴首污穢及經常的劇烈振動

技術參數

名稱 单位 參數
額定電壓 kV 12
額定絕缘水平 工频耐壓 kV 相間及对地：42；斷口：48
雷電沖擊 kV 相間及对地：75；斷口：85
額定频率 Hz 50
斷路器額定電流 A 630,1250,1600,2000,2500,3150,4000
開關櫃額定電流 A 630,1250,1600,2000,2500,3150,4000
額定短路開斷電流 kA 20,25,31.5,40
主回路額定短时耐受電流 kA/4s 20,25,31.5,40
防護等級 IP4X

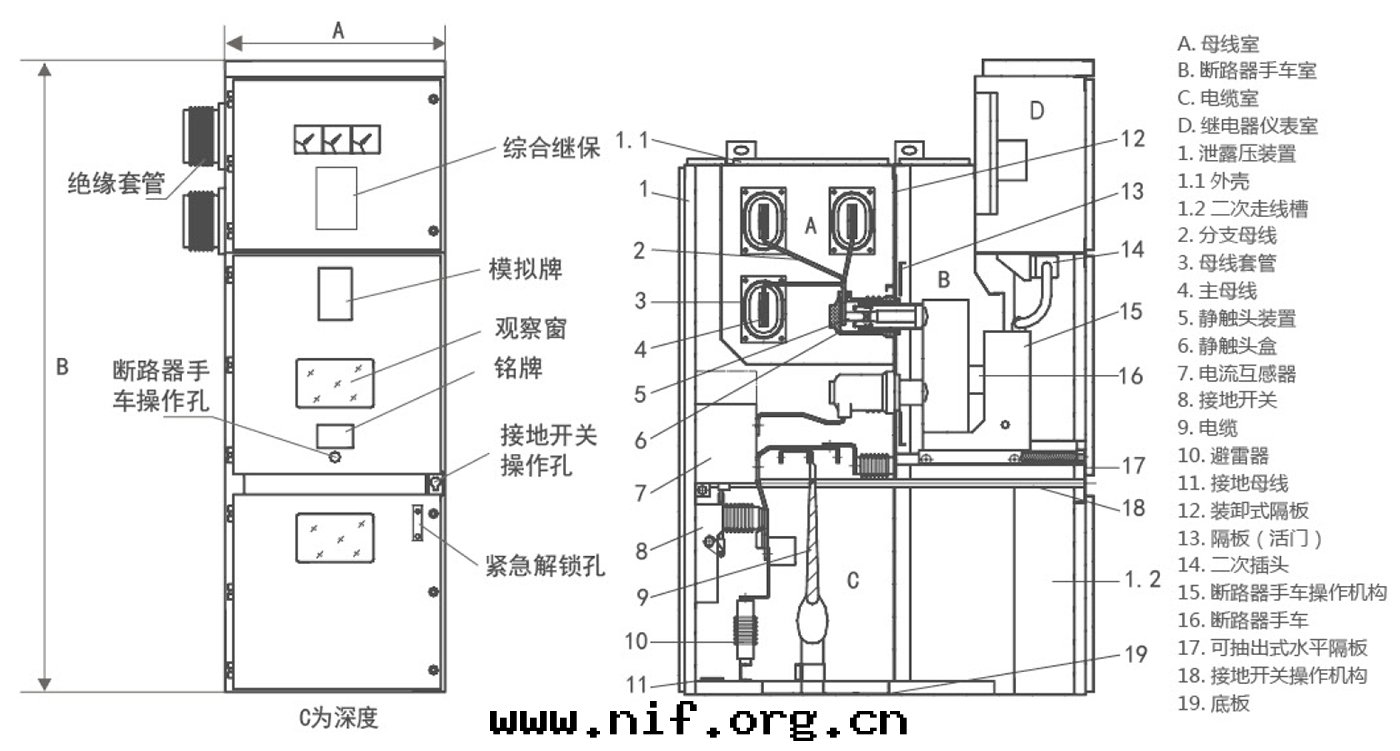

安裝尺寸图

外形尺寸

A（mm） 主開關額定電流 1250A 800
主開關額定電流为1600 - 3150A 1000
B（mm）   2300
C（mm） 電缆進出線 1500
  架空進场線 1660
重量（kg）   700-1200

訂貨須知

訂貨时應提供下列技術资料：
1、 主電路方案图編号、用途和主接線系統图、配電室平面布置图及排列配置图等。
2、 開關設備控制、测量及保護功能的要求以及其他閉鎖和自動裝置的要求。
3、 開關設備內主要電器元件的型号、規格及數量。
4、 如開關設備之間或進線櫃需要母線連接，應提供母線橋的額定载流量，母線橋的跨度，距地面高度等具體要求數據。
5、 開關設備使用在特殊环境条件时，應在訂貨时詳细说明。
6、 其它特殊要求。
