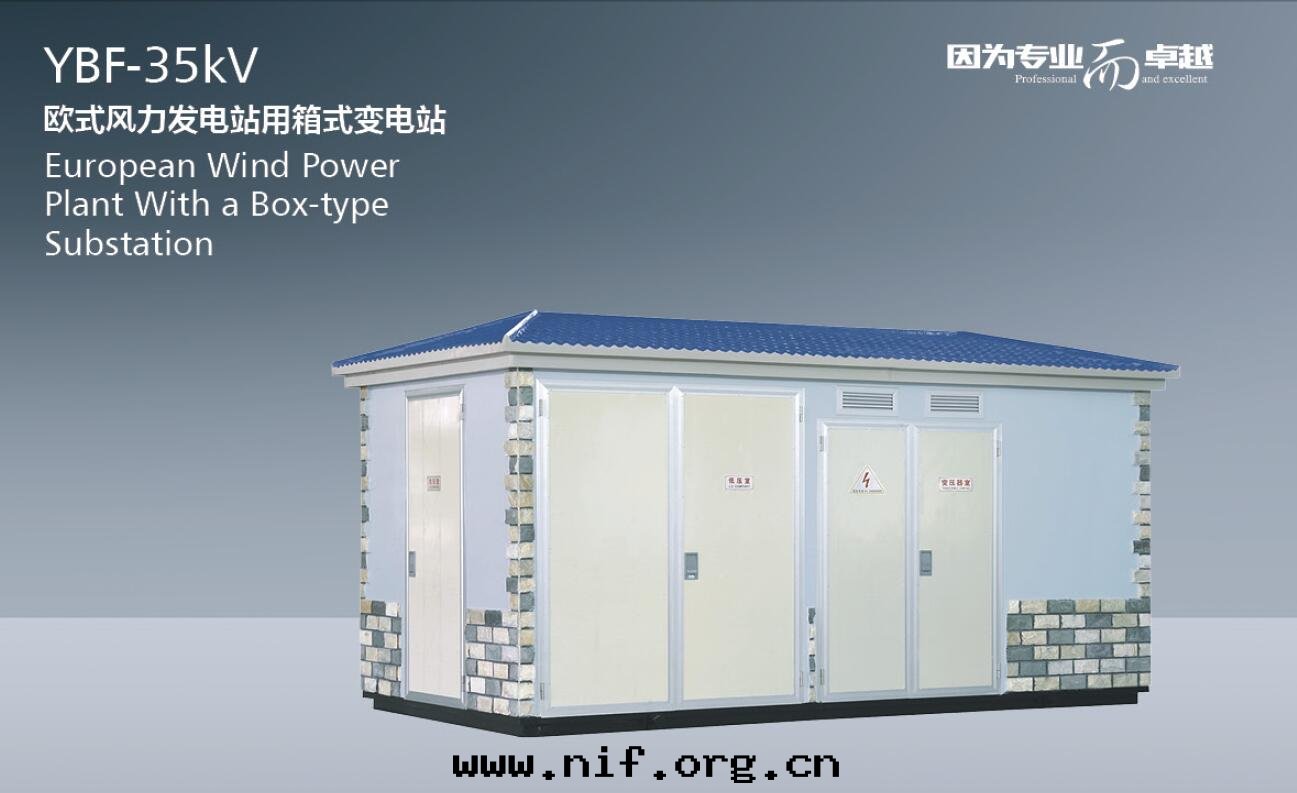

YBF-35KV欧式风力发电站用箱式变电站

概述

YBF-35系列風力發電站用箱式變電站f以下簡稱箱變）是一種将風電機組發出的06-0 69kV電壓升高到35kV后，並网輸出的專用設備。該産品是我公司对應近海風電场单機容量大，防護高的要求開發的新産品。

使用环境条件

1、海拔高度不超过1000m;
2、环境温度：45℃~+45℃；
3、相对湿度：日半均值小大于95%，月半均值小大于90%；
4、安裝场所：無火災、爆炸危險、導電尘埃、化學腐蝕性气體及劇烈震動的场所，如超出以上条件时，用户可與我公司協商；

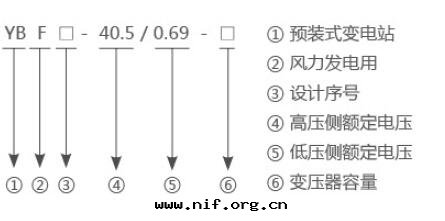

型号及含义

技術參數

◎ 基礎內預埋電缆穿根數及方位由用户根據電缆的根數及方位确定；
◎ 基礎內的所有預埋铁件及支撐件應接地；
◎ 接地棒根數由土壤情況确定，一定要保護接地電阻小于4Ω；
◎ 接地線可用40×4鍍鋅扁鋼制作，接地太可用5#角鋼制作；
◎ 接地線與接地線連接處焊接且刷瀝青防腐。

主要特點

．高壓開關設備、變壓器、低壓開關設備三位—體，成套性強，低損壞、低噪音、性能優越，箱體采用防盗結構；
．高、低壓保護完善，運行安全可靠，維護簡单；接續方案靈活多樣；
．高壓—般采用負荷開關熔斷器組台電器保護，熔斷器相熔斷后，三棺聯動脫扣，負荷開關有真空、六氟化硫等型式可选，可配電動操作機構，實現自動化升級．熔斷器为高壓限流熔斷器，带撞擊器，動作可靠，開斷容量大，主要技術參數見下表．高壓負荷開關推薦选用真空負荷開關産品彈簧操動機構采用AC220V操作，能加裝箱變保護裝置，輕重瓦斯接口；並按變壓器容量配熔斷器，带避雷器及带電顯示裝置。組台電器真空滅弧室和隔離刀閘、接地刀閘之間具有可靠的機械聯鎖，只有在真空滅弧室處于分閘狀态下时，才能夠操作隔離刀閘和接地刀閘，隔離刀閘與接地刀閘聯動。熔斷器的脫扣裝置为三极聯動，所配用的熔斷器为撞針式熔斷器。撞擊器可以直接分斷負荷開關，确保在能快速切斷故障。
．低壓侧主開關采用万能或智能型斷路器，选擇性保護。
．选用低損耗、油侵式、全密封S9、S1O、S11系列變壓器．也可选用樹脂絕缘或NOMEX紙絕缘环保型干式變壓器，底部均配有小車，變壓器可方便地進出；
．外殼材料采用非金屬环保箱體，耐腐蝕和防盐霧。也可选用複台板、不鏽鋼板等。
．箱變可以根據用户要求高低壓侧加操作走廊。

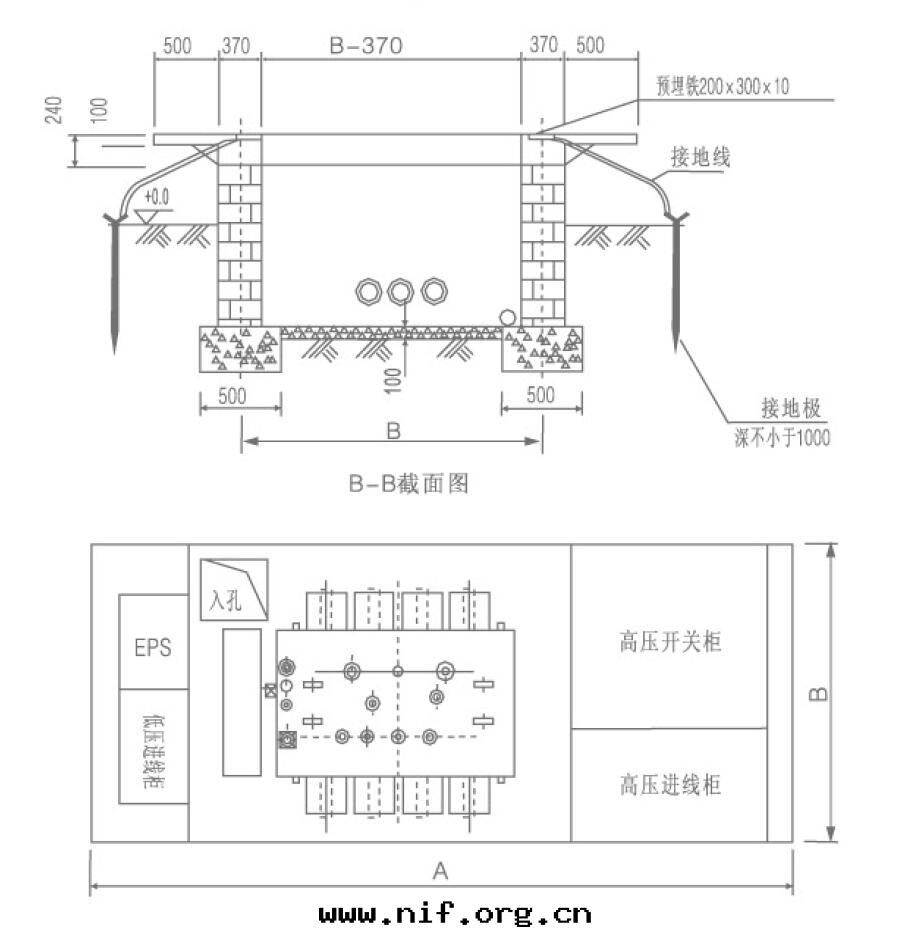

平面結構尺寸图
