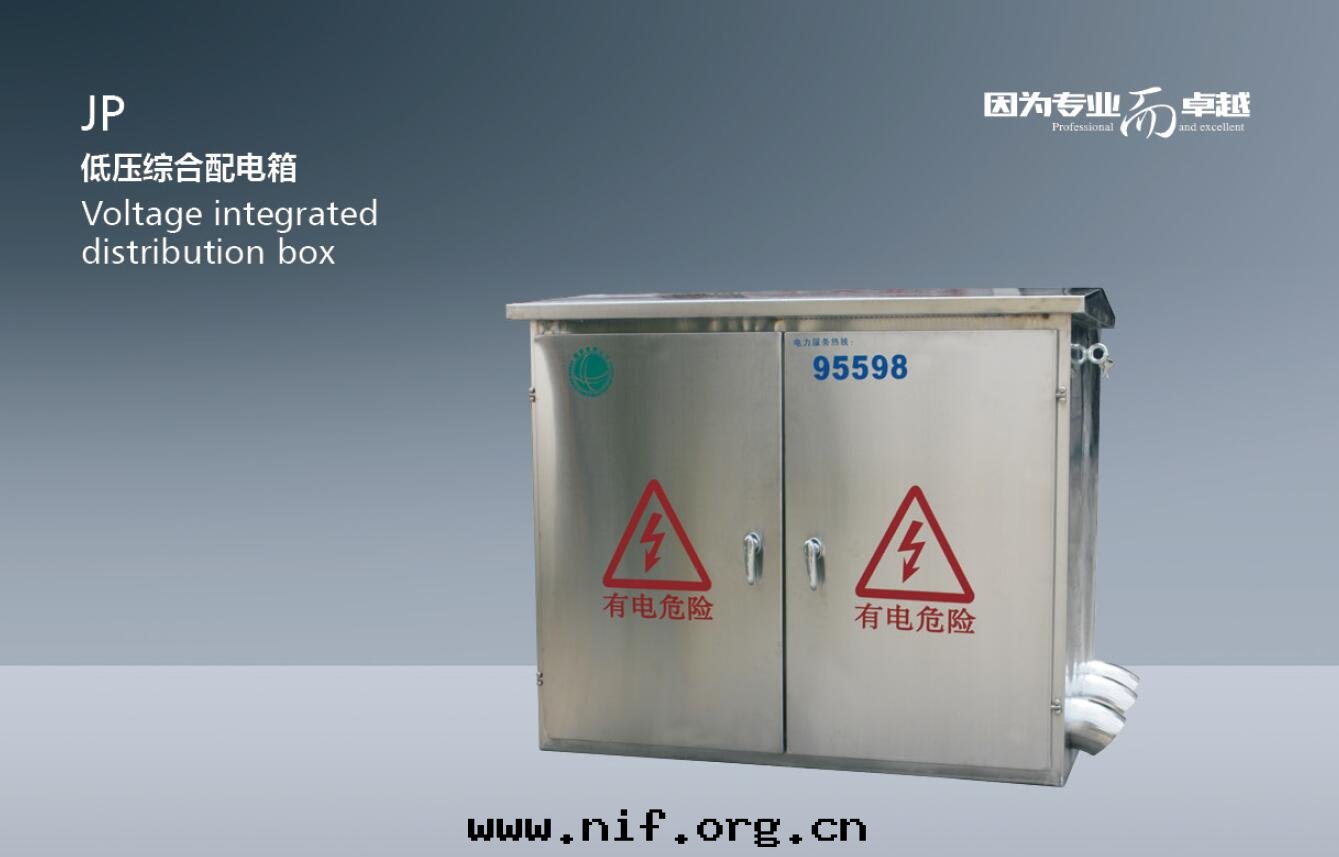

JP系列户外综合配电箱

概述

JP系列户外綜合配電箱是集計量、出線、無功補償等多功能于一體的，户外綜合配電裝置；集短路、过载、过電壓、漏電等保護功能；體積小、外型美觀、經濟實用，安裝于户補柱上變壓器的電杆上，是城鄉電网改造的新一代理想配電産品。

型号及含义

使用条件

● 环境温度：-25℃~+40℃；
● 空气相对温度：日平均值不大于90%，月平均值不大于90%；
● 海拔高度：不大于1000m;
● 安裝在無劇烈震動和沖擊，無腐蝕性气體的场所。
注：超过以上条件时，可與我公司協商。

技術參數

序号 名稱 单位 參數
1 變壓器容量 KVA 30-400
2 額定工作電壓 V AC400
3 輔助回路工作電壓 V AC220,AC380
4 額定频率 HZ 50
5 額定電流 A ≤630
6 額定落點動作電流 A 30-300可調
7 防護等級 IP44

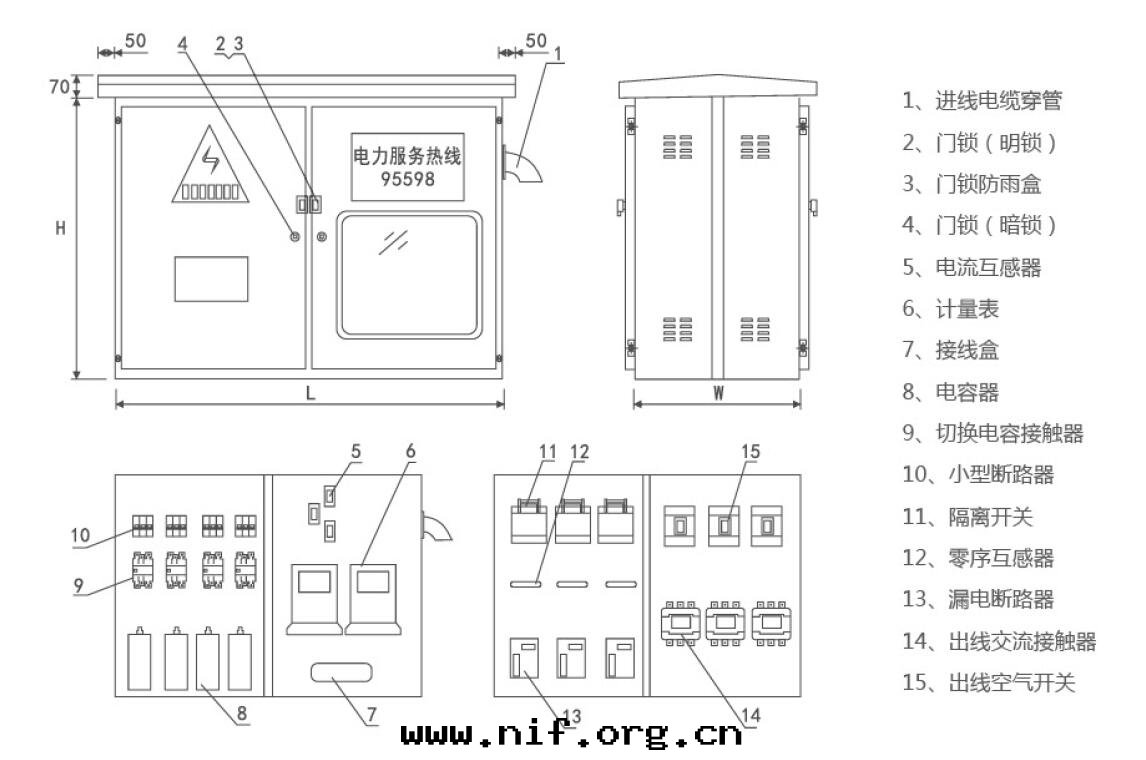

安裝尺寸图


變壓器容量 方案号 L W 1H
30-100KVA 01,06 800 450 700
30-250KVA 02,04,07,09 900 500 700
100-400KVA 03,05,08,10 1100 600 800

訂貨須知

訂貨时應提供下列技術资料：
● 産品型号，數量；
● 産品結構型式（立式，卧式）；
● 主要元器件的型号和技術參數；
● 其它特殊要求。
