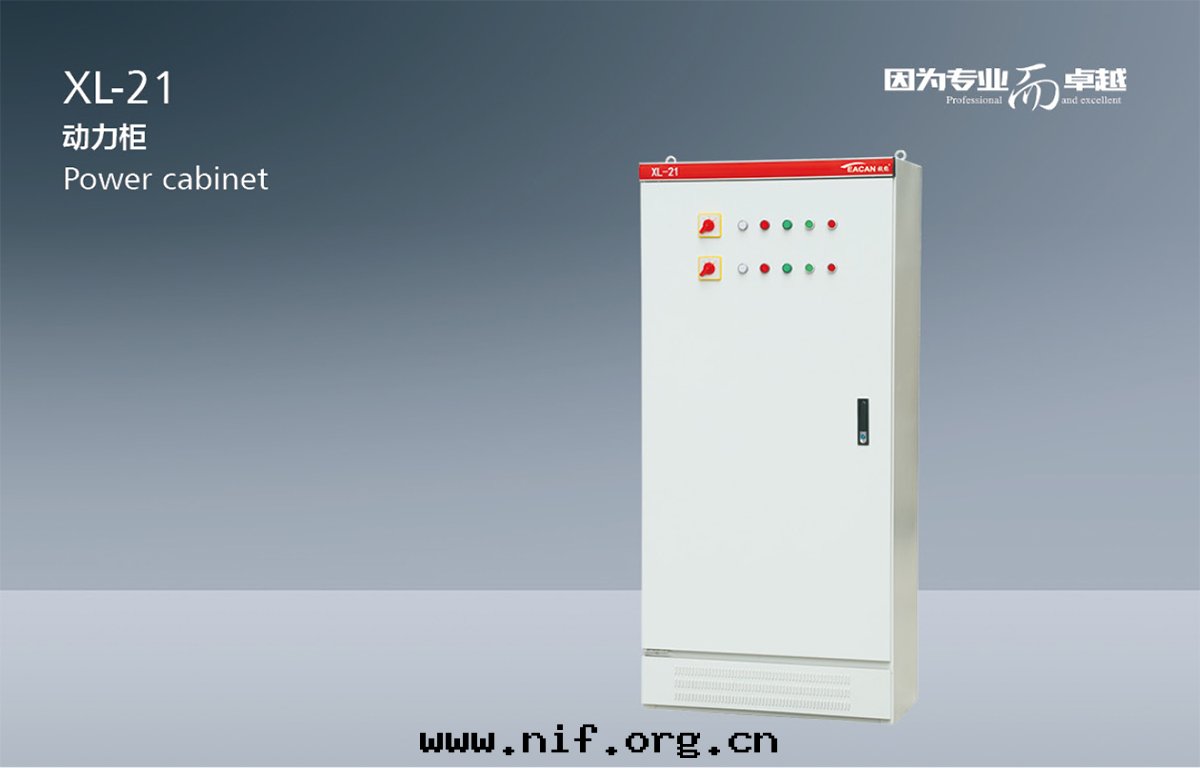

XL-21型动力配电柜

概述

XL-21動力配電櫃廣泛用于發電厂及工矿企業中，在三相交流500v以下三相三線、三相四線、三相五線等配電系統中作動力或照明配電之用，系户內靠牆安裝，屏前操作，屏前检修；箱體为全封閉結構，由C型材或8MF型材拼裝而成。箱內采用新型旋轉式負荷隔離開關，可带負荷操作，正面門上裝有電壓、電流指示儀表以及信号燈、按钮、轉換開關等主令元件。本配電箱內采用自行設計的新型組件，結構緊湊，造型美觀大方，維護方便，多種接線方案可供用户选擇。

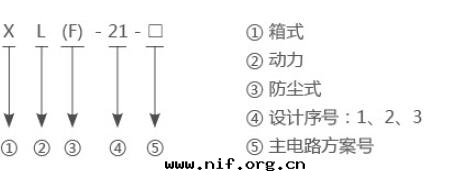

型号及含义

使用条件

● 环境温度：-5℃-+40℃，且24h內的平均温度不超过+35℃。
● 海拔高度：不超过2000m。
● 相对湿度：在周圍空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度（如：+20℃时为90%），考慮到温度的變化允許産生适度的凝露。
● 設備安裝时與垂直面的傾斜度應不超过5°。
● 設備應安裝在無劇烈振動、無沖擊及無腐蝕的场所。
注：超过以上条件，可與我公司協商。

技術參數

序号 项目 单位 數據
1 主電路額定電壓 V AC：380
2 輔助電路額定電壓 V AC：220，380
3 額定频率 HZ 50
4 額定絕缘電壓 V 660
5 額定電流 A ≤800A

外形尺寸图

A B C D H
800(600)可选 500(400)可选 650(450) 450（350） 1800（1600）可选

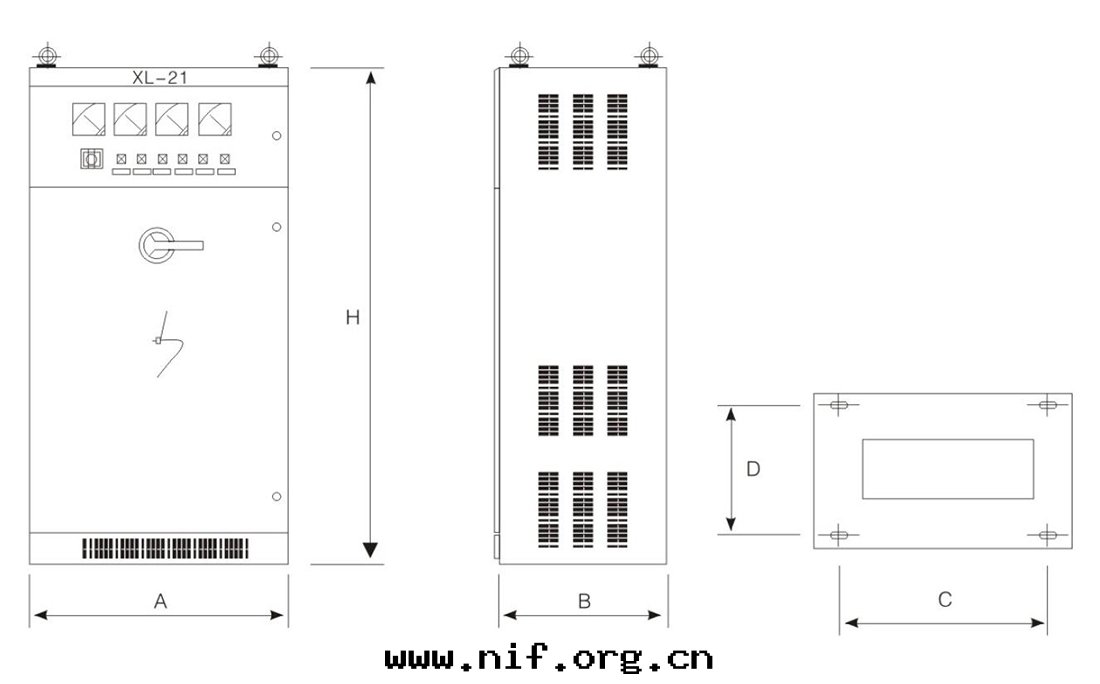

XL-21型動力配電櫃外形及安裝尺寸图

訂貨須知

訂貨时應提供下列资料：
● 主回路系統方案图；
● 輔助電路電气原理图，輔助電路電壓；
● 櫃內元件清单（包括元器件型号、名稱、規格、數量）；
● 開關設備平面布置图；
● 櫃體顔色（如無要求按本公司标準供給）；
● 所需備品備件清单；
● 其他特殊使用条件。
