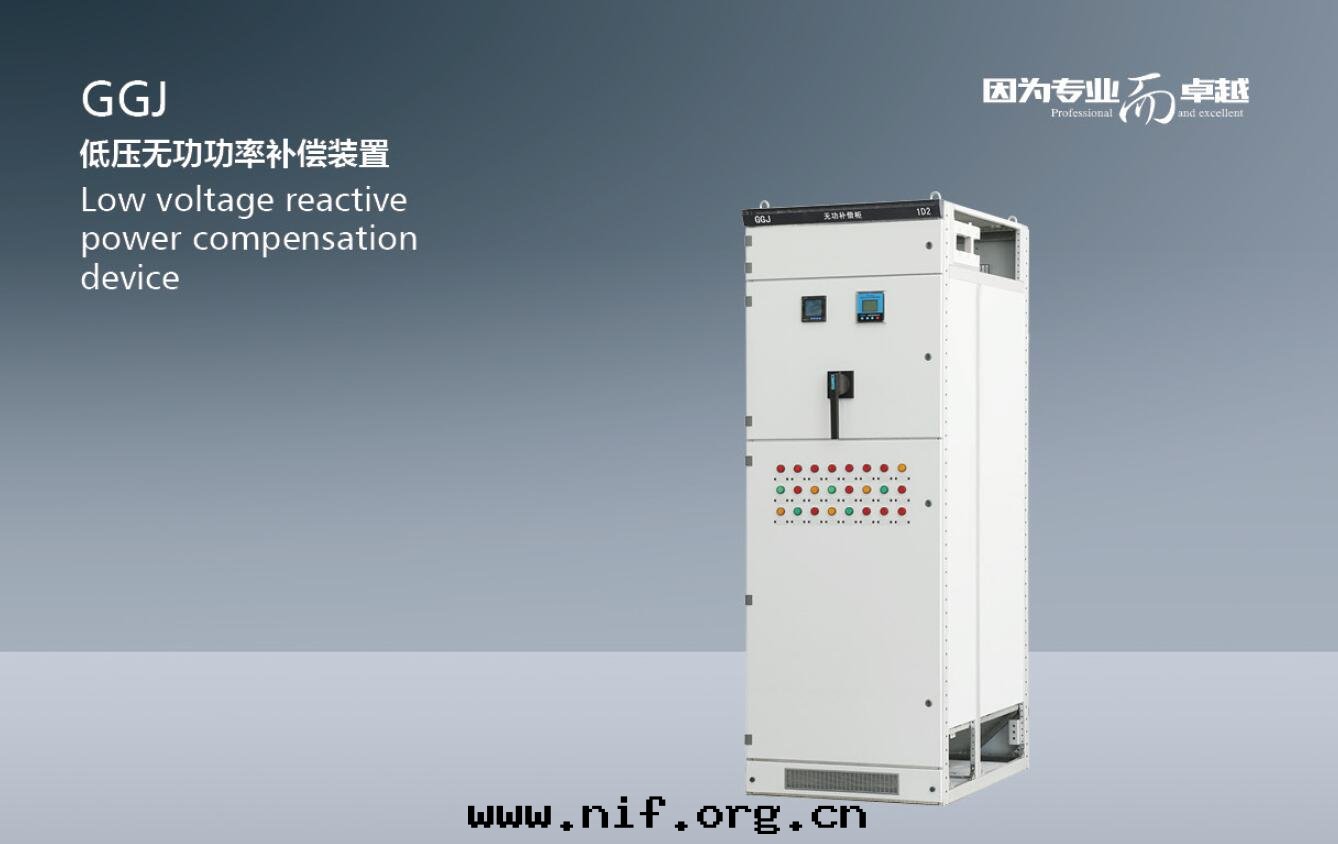

GGJ型低压无功智能补偿装置

概述

由于本裝置能有效改善用電負荷的功率因數，降低線損，提高變壓器的實際負载能力，具有顯著的节能效果，同时在系統中采用特定的電抗器，還可以有效防止諧波放大、有效吸收大部分諧波電流，使諧電壓總畸率限值及各次諧波電流含量限值符合國家标準，达到諧波治理的目的。而如果使用普通的接觸器投切電容器組，带来的将会是大的浪湧電流，慢的補償时間、高的維護费用和短的使用寿命，因此，我们建議用户在以下场合，能優先考慮使用動态無功補償裝置。如：工矿企業的變電所、生産車間及民用建築等的低壓電网中，特别适合負荷經常變化，無功功率不穩定的輸配電系統。 本産品符合：GB/T1 5576《低壓成套無功功率補償設備》、IEC60439《低壓成套開關設備和控制設備》等标準。

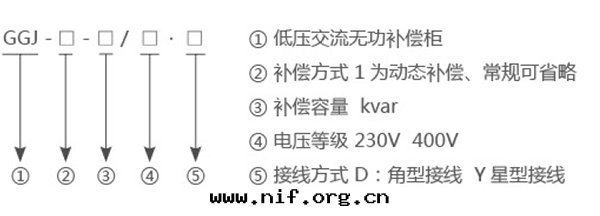

型号及含义

使用条件

1、环境温度：-5℃—+40℃
2、环境相对湿度：不超过90%( 20℃)
3、海拔高度：不超过2000m
4、周圍介質無爆炸危險，無足以損壞及腐蝕金屬的气體，無導電尘埃，安裝地不易劇烈振動，無雨雪侵蝕。

産品特點

電网中的感性負载（發電機、扼流圈、變壓器、感應式加热嚣及電焊機等】都会産生不同程度的電滞，即所謂的電感，感性負载具有電壓改變方向仍能使電流的方向（如正向）保持一段时間的特性，一旦存在了这種電流與電壓之間的相位差，就会産生無功功率，並被反饋到電网中。在交流電网中( 50/60Hz)，上述过程每秒重複50或60次．因而一種顯而易見的解決方法就是直接将这些感性功率電能（無功功率）通过電容器来暫时存儲和釋放，從而減少了電网的無功功率交換。
● 通用性強。該補償櫃可與國內外各種任意櫃體進行組合，如MNS、GCK、GGD等；
●  電容補償組合方式多樣靈活。具有Y型補償方式、△型補償方式，Y+△1組台補償方式；
●  通訊方式多樣性。具備RS-232/485通訊接口，無線數傳模块或GPRS模块實行遠距離通訊；
●  控制準确安全．實行電壓过零觸發，投入时無浪湧電流过零切除．分斷时不産生高壓；
●  使用寿命长，在免維護下，使用寿命长达10万小时以上。

技術特點

● 自動補償無功功率，提高功率因數．
● 提高設備效率，节約投资。
● 減少配電線路損耗和變壓器損失。
● 改變電壓質量，提高供電的可靠性。

技術概要

系統電壓：AC450V以下
投切时間：t≤20ms
投入湧流：<25ln
額定频率：50Hz±50%
取樣電流：0~5A
本機功耗：≤15W
靈敏度：100mA

安裝尺寸图


訂貨須知

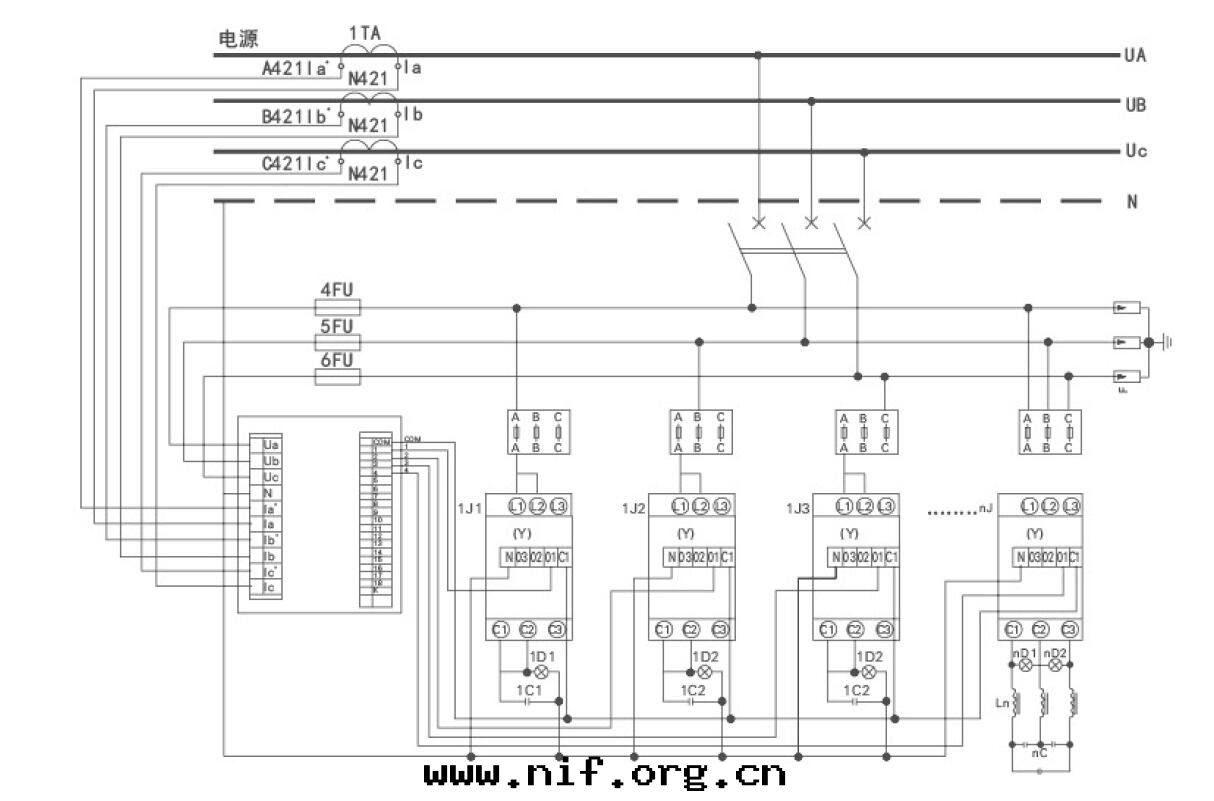

1.主電路方案图；

2.補償容量及補償方式；
3.與産品正常使用条件不相符的須提前说明。
