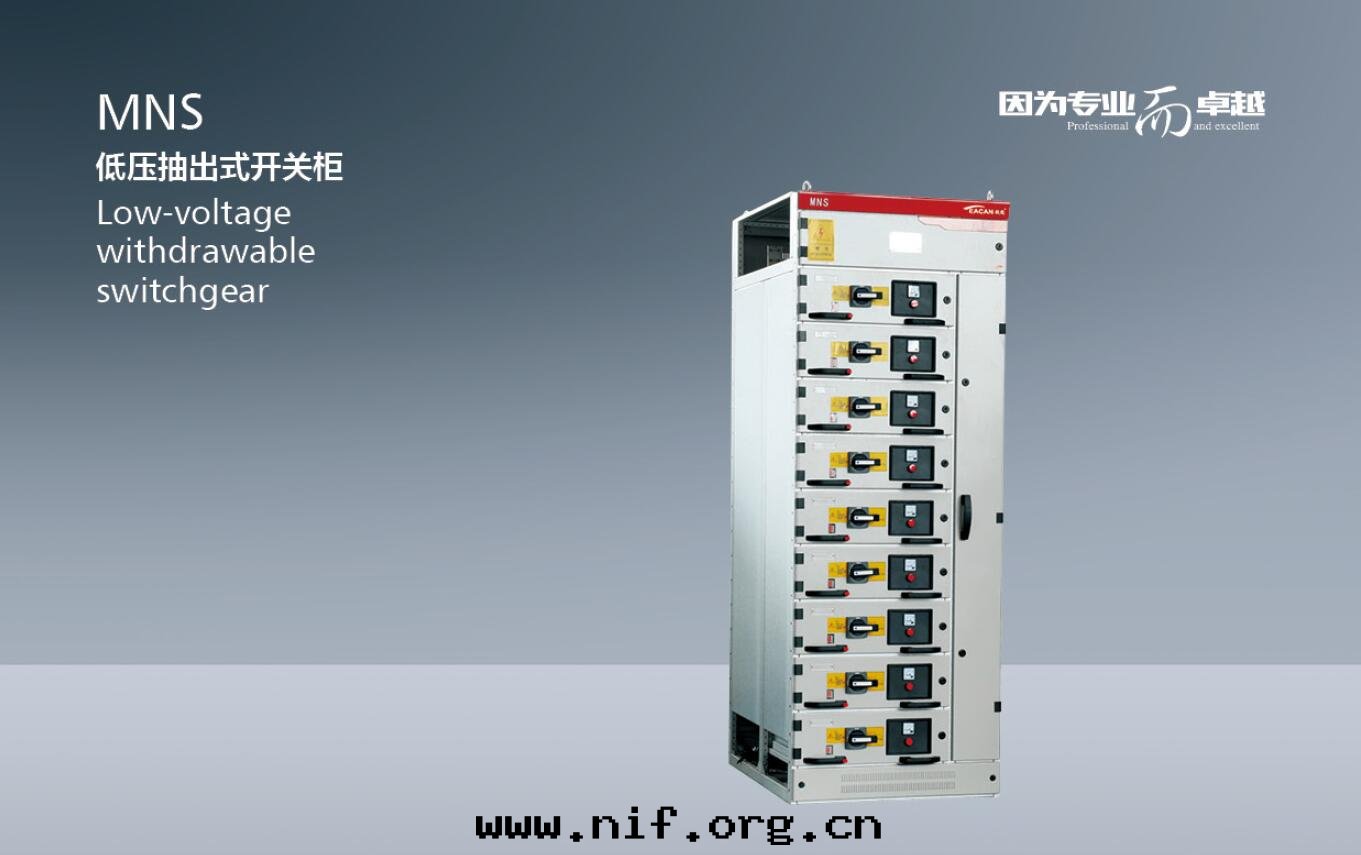

MNS低压抽出式开关柜

概述

MNS型低壓曲出式開關櫃（以下稱開關櫃）是目前國內较先進的低壓抽出式開關設備。該産品均由标準化的、集成系列的模块組成，並且抽屜具有可靠的機械聯鎖裝置，使用户在使用时更安全、更可靠。
本開關櫃适用于交流50(60)Hz、額定工作電壓400V、660V額定電流5000A及以下三相五線制的電力供電系統，可用于發電厂、變電所、工矿企業、大樓賓館、機场、码头以及廣播電視等通信中心．来作为發電、輸配電、電能轉換與電能消耗設備的控制，並通过電容補償櫃对其主母線進行無功補償。
符合國标準：GB7251.1《低壓成套開關設備》 IEC60439《低壓成套開關設備和控制設備》。

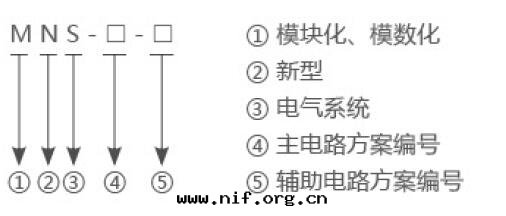

型号及含义

使用条件

· 周圍空气温度不高于+40℃，不低于-5℃，並且24h內其平均温度不高于+35℃。
· 大气条件：空气清潔，相对湿度在最高温度为+40℃时不超过50%．在较低温度时允許有较高的相对湿度，例如+20℃时为90%，但應考慮到温度變化，有可能会偶然地産生凝露。
· 海拔高度不超过2000m。
· 本裝置适應于以下温度的運輸和儲存过程-25℃至+55℃的范圍之間，在短时間內（不超过24h）可达+70℃，在这些极限温度下裝置不應遭到任何不可恢複的損傷，而且在正常条件下應能正常工作。
· 如果上述使用条件不能滿足时，應由用户和制造厂協商解決。
· 當本裝置使用于海上石油鑽采平台和核電站时，應另行签訂技術協議。

技術參數

名稱 单位 GB7251.1低壓成套開關設備和控制設備（TTA）
IEC60439《低壓成套開關設備和控制設備》
过電壓類别 IV、III
污染等級 kV 3
額定工作電壓（Ue）(V) 400/660
額定絕缘電壓（Ui）(V) Hz 660/1000
額定频率（Hz） A 50(60)
水平母線 額定電流 次 ≤ 5000A
額定短时耐受電流（Icw）(kA) KVA 50,65,80(Is有效值)
額定峰值耐受電流（Ipk)(kA) kA/S 105,140-176（0.1s最大值）
垂直母線 額定最大工作電流 kA ≤ 1000A
額定短时耐受電流 kA 50kA
額定峰值耐受電流 A 105kA
防護等級 A IP30/IP40(特殊说明)

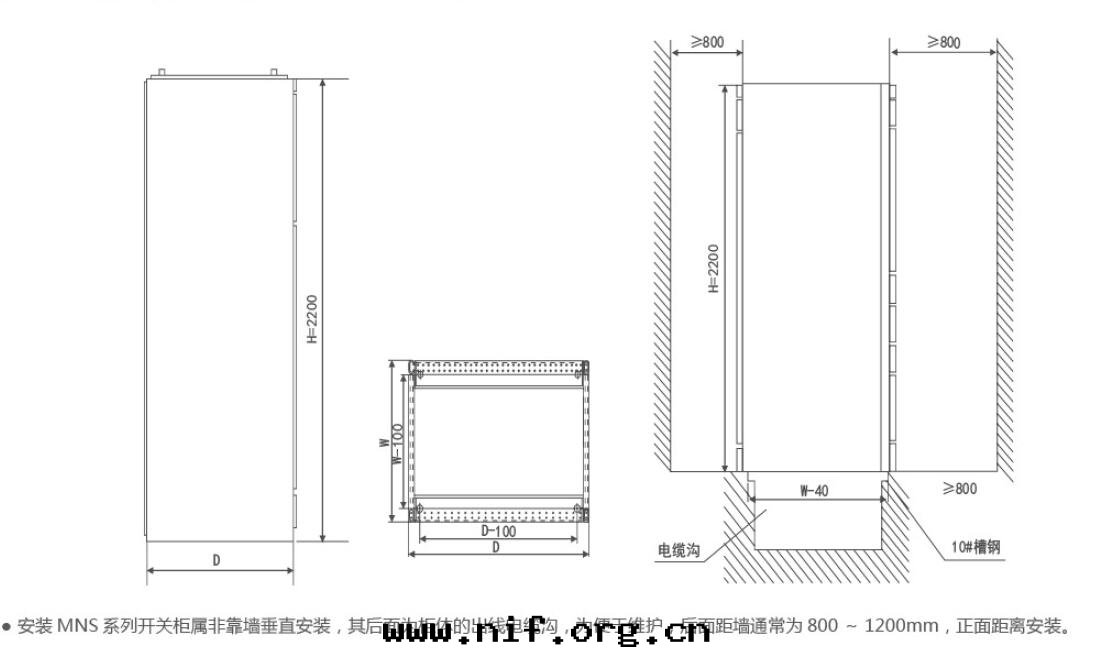

安裝尺寸图

訂貨須知

訂貨时應提供下列技術资料
● 主電路配電系統图和平面布置图，額定工作電壓，額定工作電流，保護裝置整定電流以及必要的技術參數。
● 标明進出線電缆規格。
● 開關櫃內主要電气元件的型号，規格及數量。
● 如開關櫃之間或進線櫃需要母線橋或母線槽的，需注明跨度、距地高度等具體要求數據。
● 開關櫃使用在特殊环境条件时，應在訂貨时詳细说明。
● 開關櫃表面顔色及其它具體要求。
