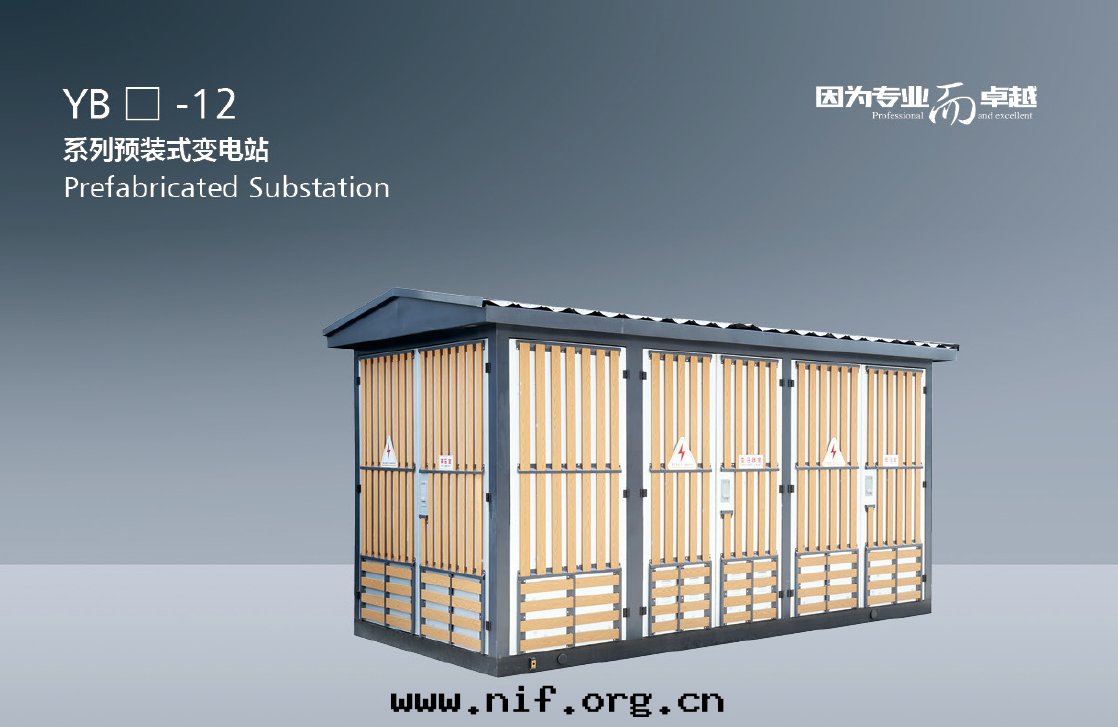

YB□-12预装式变电站

概述

本産品完全符合GB17467《高壓低壓預裝式變電站》标準。适用于城市公共配電、路燈配電、工矿企業、市區建築、住宅小區、油田码头、賓館、公園及工地施工等，可實現环网或終端型供電方式。

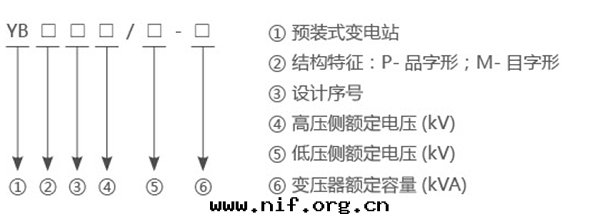

型号及含义


使用条件

◎ 海拔高度：≤1000m,环境温度-25℃-+40℃；
◎ 温度：最高月平均气温+30℃，最高年平均气温+20℃；
◎ 相对湿度：日平均值不大于95%，月平均值不大于90%；
◎ 防震水平：水平加速度04m/s．垂直加速度0.15m/s；
◎ 安裝地點無劇烈沖擊、無嚴重污染和化學腐蝕、無導申尘埃及爆炸危險，當不能滿足正常使用条件要求时，請用户與我公司協商解決。

技術參數

序号 名稱 单位 高壓電器 變壓器 低壓電器
1 額定電壓 kV 6/10 6/0.4 10/0.4 0.4
2 額定容量 kVA 50~1600
3 額定電流 A 200、400、630 100-3200
4 額定短路開斷電流 A 負荷開關400-630 15~63kA
kA 組合開關取決于熔斷器
5 額定短时耐受電流 kA 16,20(4s) 15（1s）
30（1s）
6 額定峰值耐受電流 kA 31.5,50 30
63
7 工频耐壓（1min） kV 相对地及相間32/42 25/35(油侵) ≤0.3,2
隔離斷口36/48 20/28(干式) >0.3,2.5
8 雷電沖擊耐壓（峰值） kV 相对地及相間60/75 60/75
隔離斷口70/85
9 箱體防護等級 IP23
10 噪聲水平 db 55
11 執行标準 GB/T 17467《高壓低壓預裝式變電站》
DL/T537《6-35kV箱式變電站訂貨技術条件》
注：變壓器容量小于200KVA时项5、6不作要求。

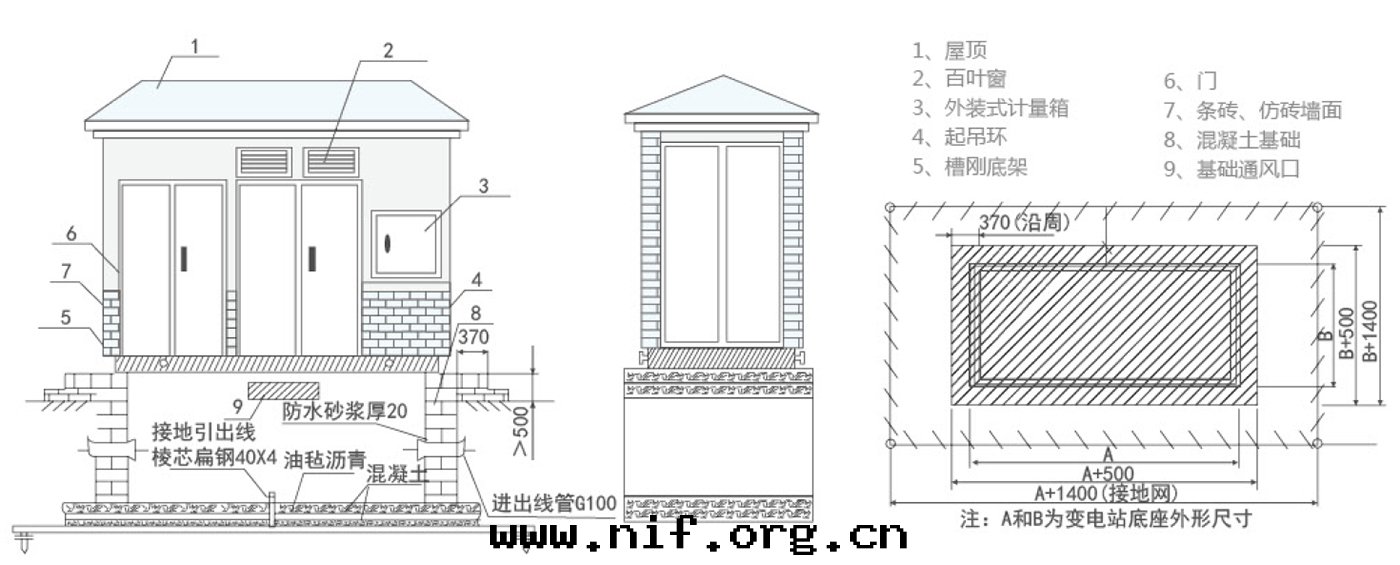

安裝尺寸图

訂貨須知

用户如訂貨需提供以下资料：
◎ 型号、容量、數量、顔色外形尺寸要求，外殼材料；
◎ 變壓器的型号、性能、聯結組别、分接范圍及阻抗要求；
◎ 高低壓侧一次接線方案、元器件型号、規格和要求；
◎ 變壓器油（25#、45#、高燃點油）；
◎ 電力智能化管理网或物業管理对箱式變電站的入网配置要求；
◎ 使用环境要求。
